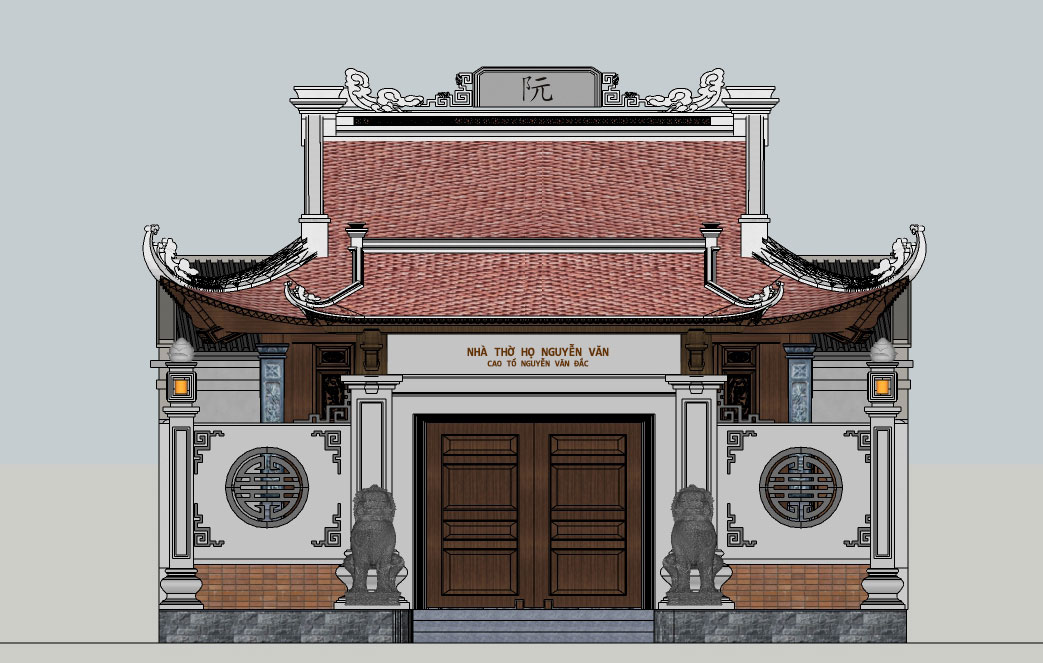

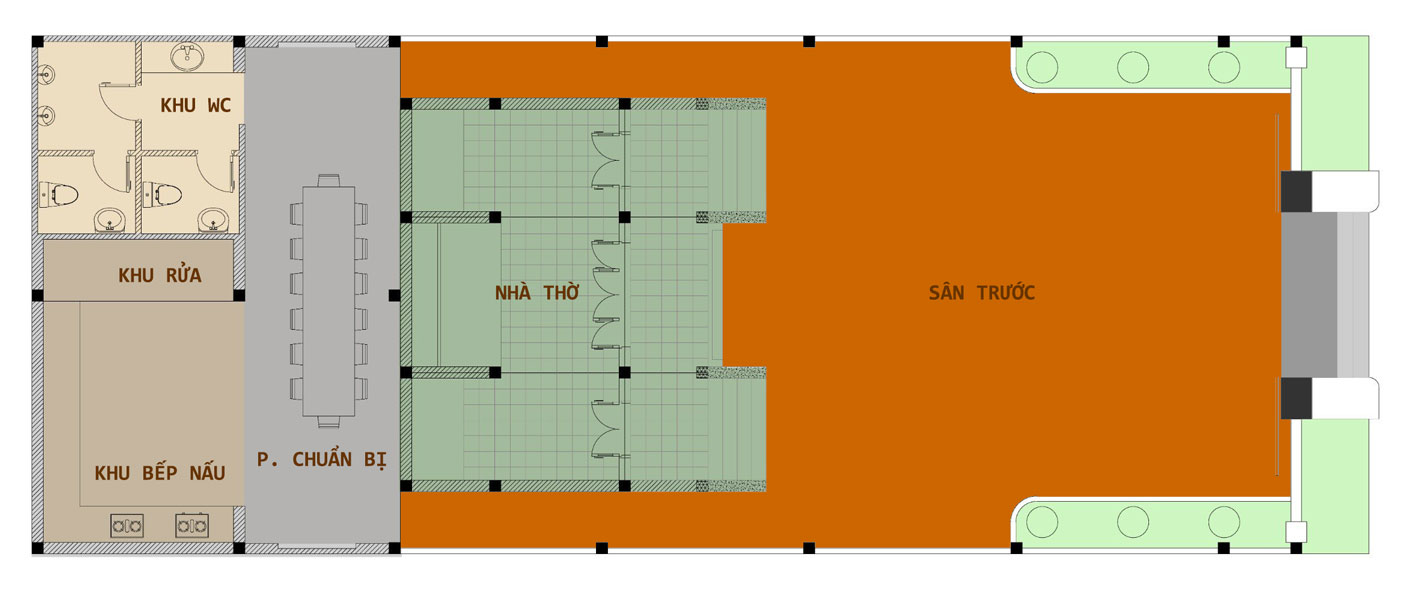

1. Phương án mặt bằng, mặt đứng tổng thể :

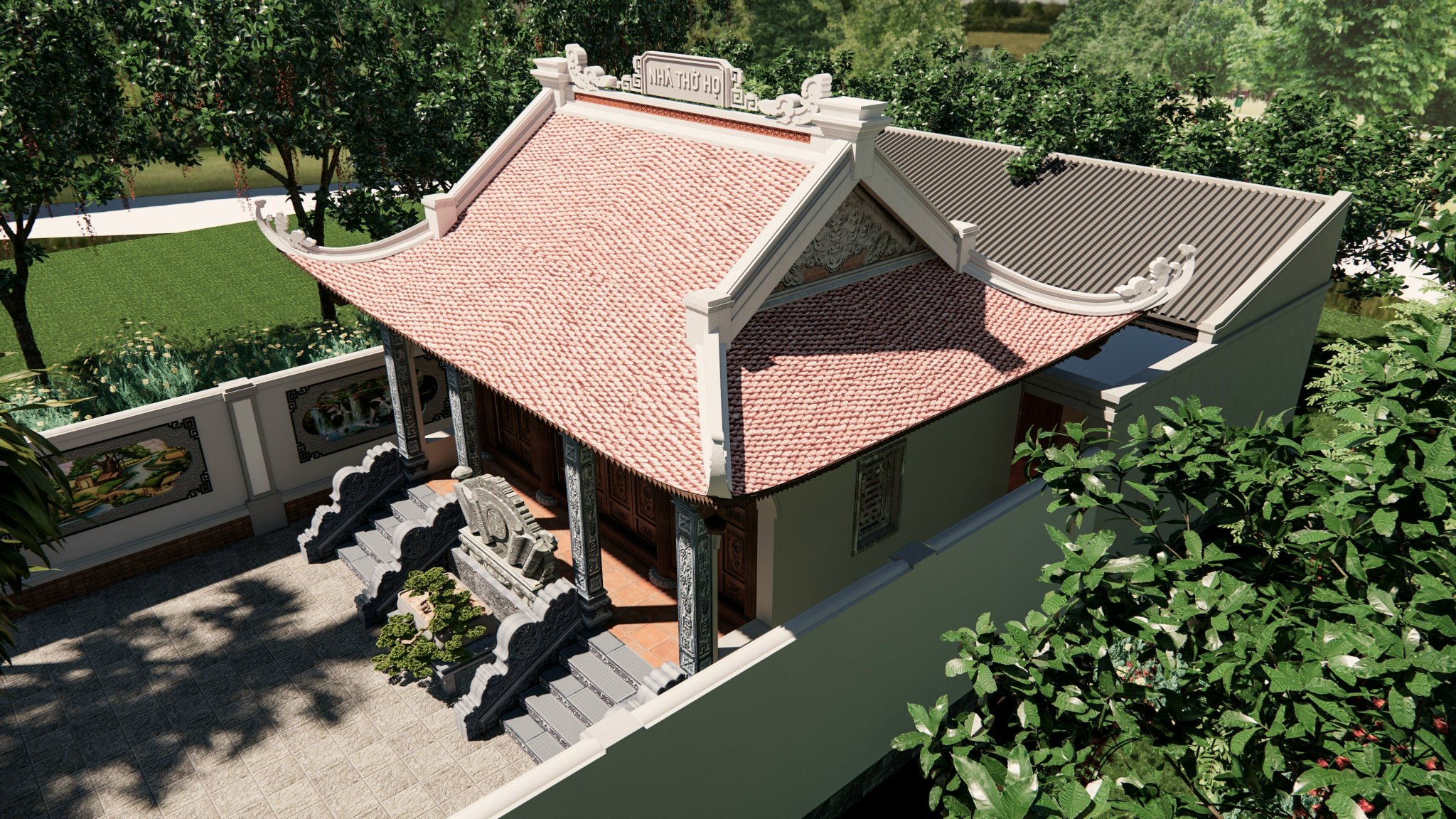

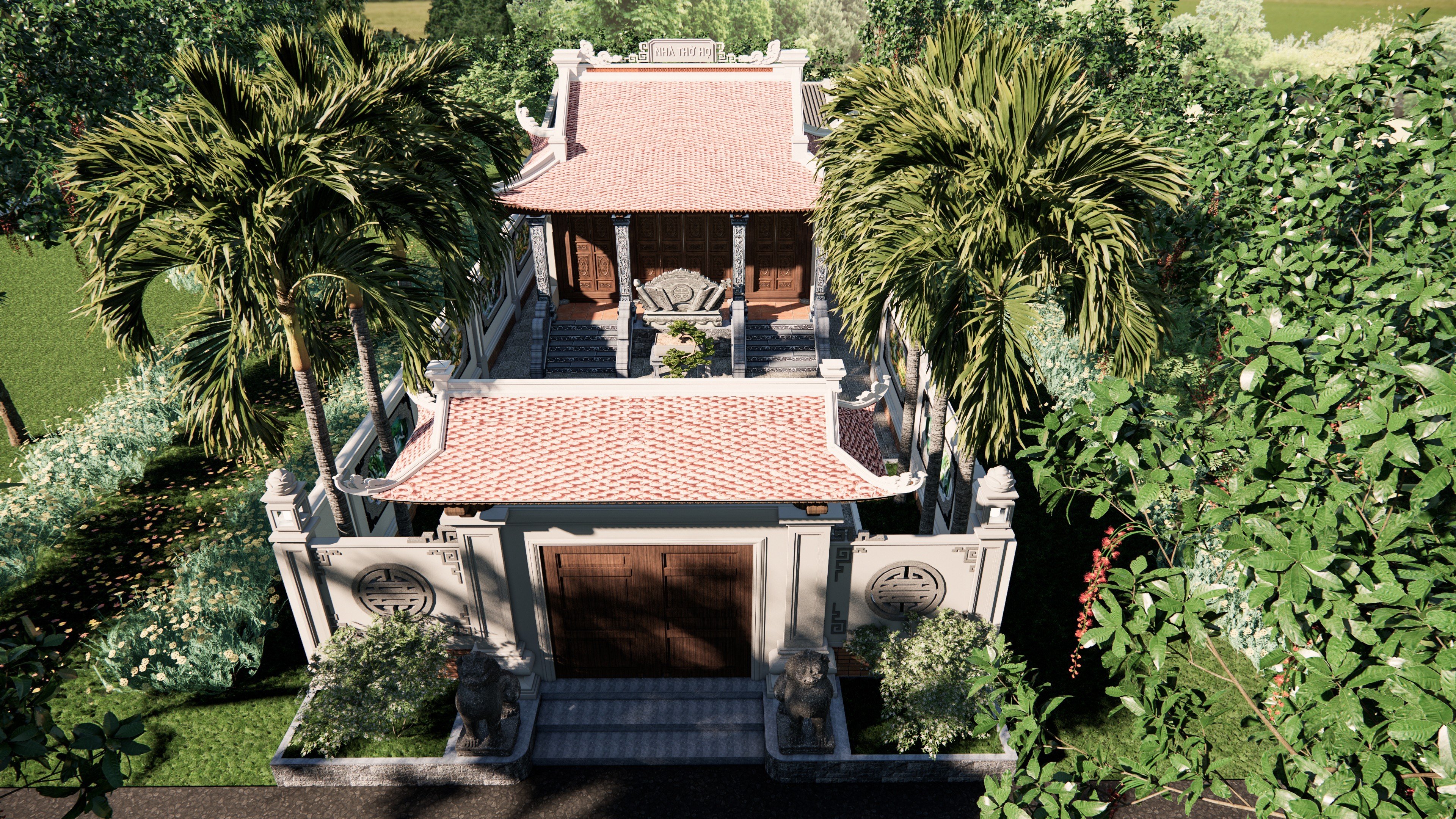

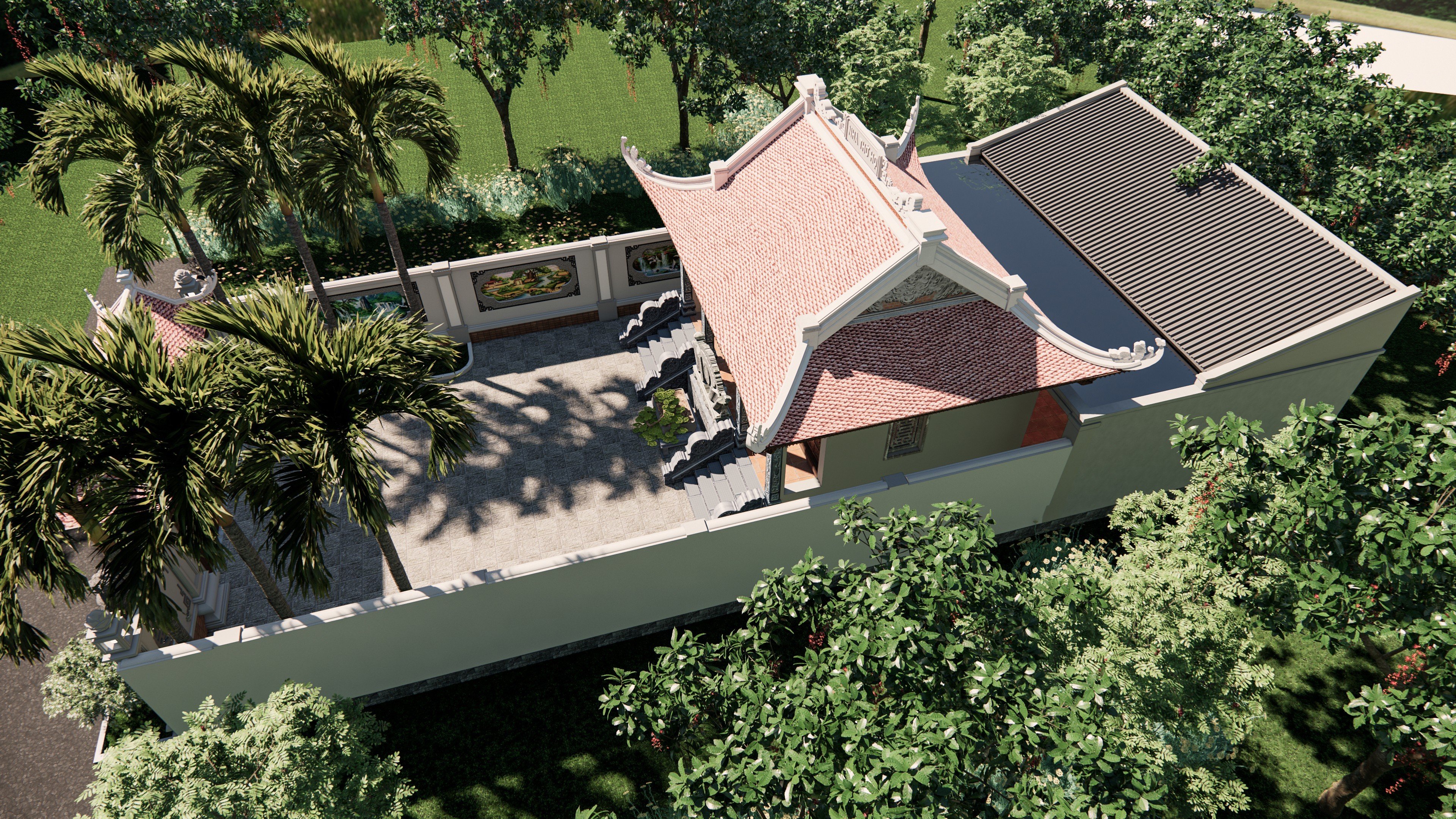

2. Phối cảnh :
3. Mô tả vật liệu hoàn thiện :
3.1. Khối nhà bếp nấu và khu vệ sinh
Kết cấu Khung Bê tông cốt thép, Tường xây, Mái lợp Tole PU (tole chóng nóng). Khu vực vệ sinh ốp gạch men, trần thạch cao khung xương nổi, thiết bị vệ sinh Caesar hoặc tương đương.NHà vệ sinh thiết kế khu Nam và Nữ riêng. Nền lát gạch Granite.
Kích thước diện tích 4x10m (trong đó diện tích bếp nấu 24m2; diện tích khu vệ sinh 16m2.

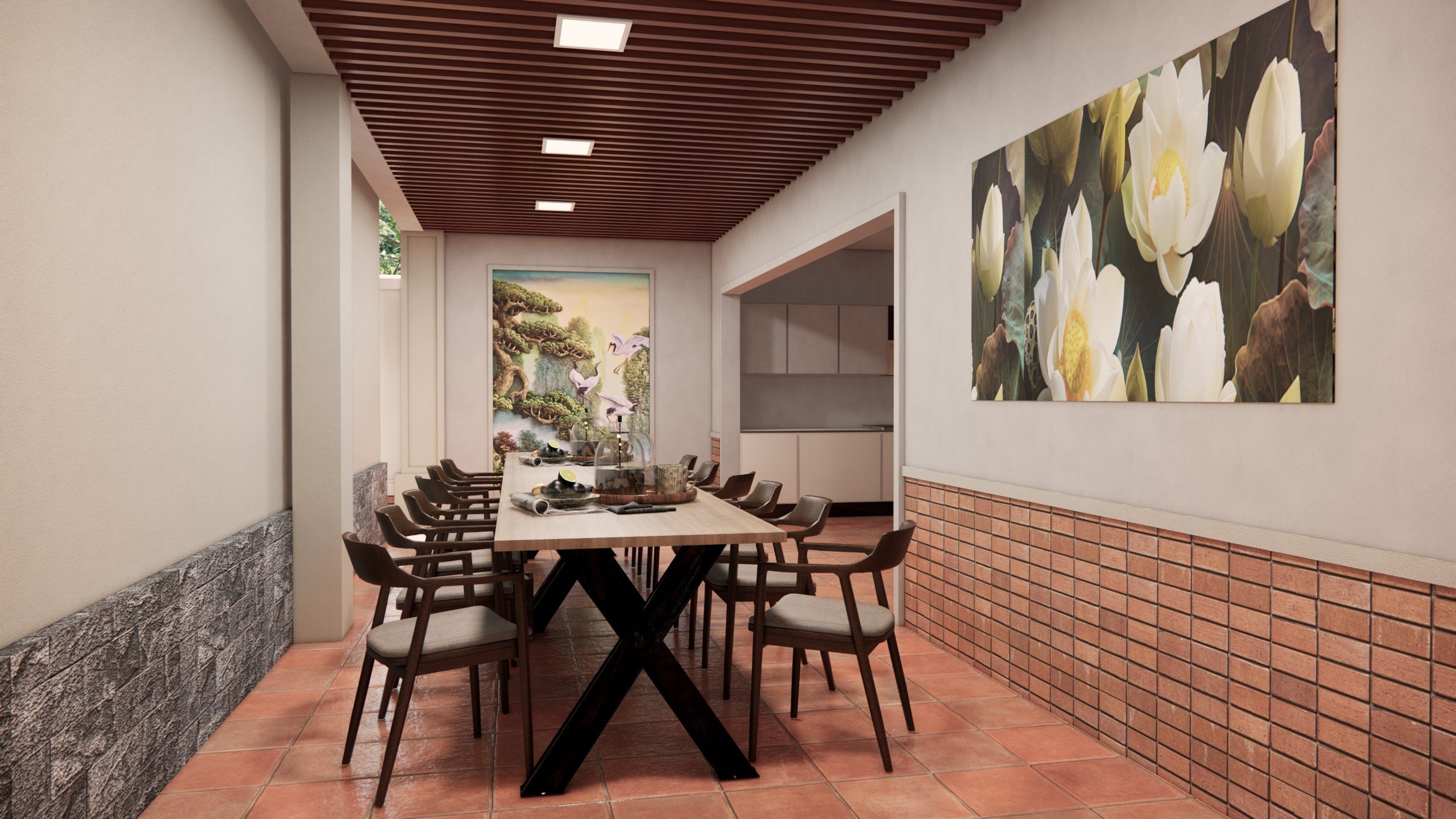

3.2. Khối nhà soạn lễ, chuẩn bị
Kết cấu khung Bê tông cốt thép, mái đổ Bê tông. Tường xây gạch, sơn hoàn thiện bằng sơn nước ICI Dulux, bột bã Joton. Nền lát gạch Granite. Khu vực này dùng để soạn lễ, họp hội đồng gia tộc định kỳ hàng năm.
Kích thước diện tích 3x10m.

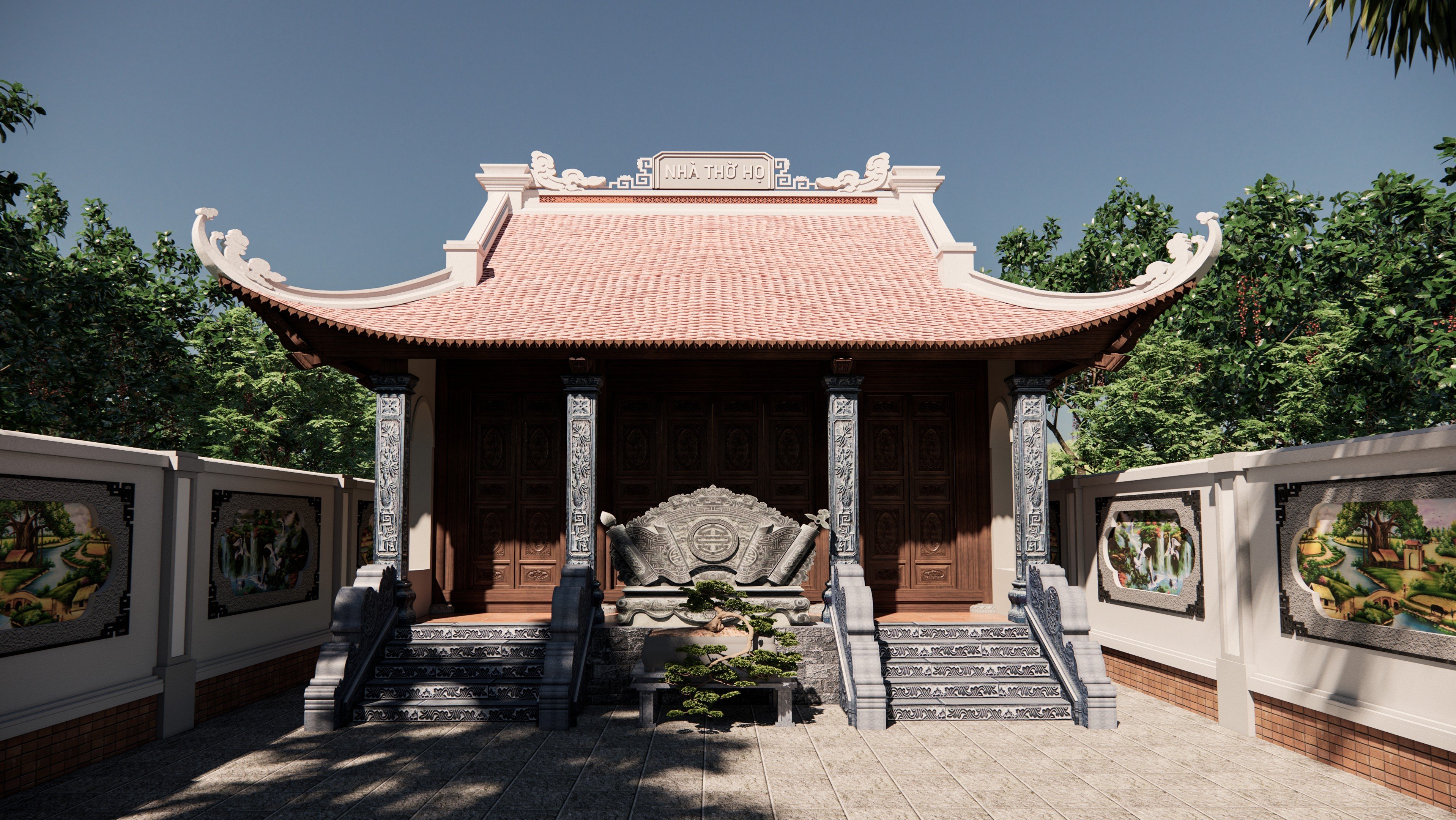

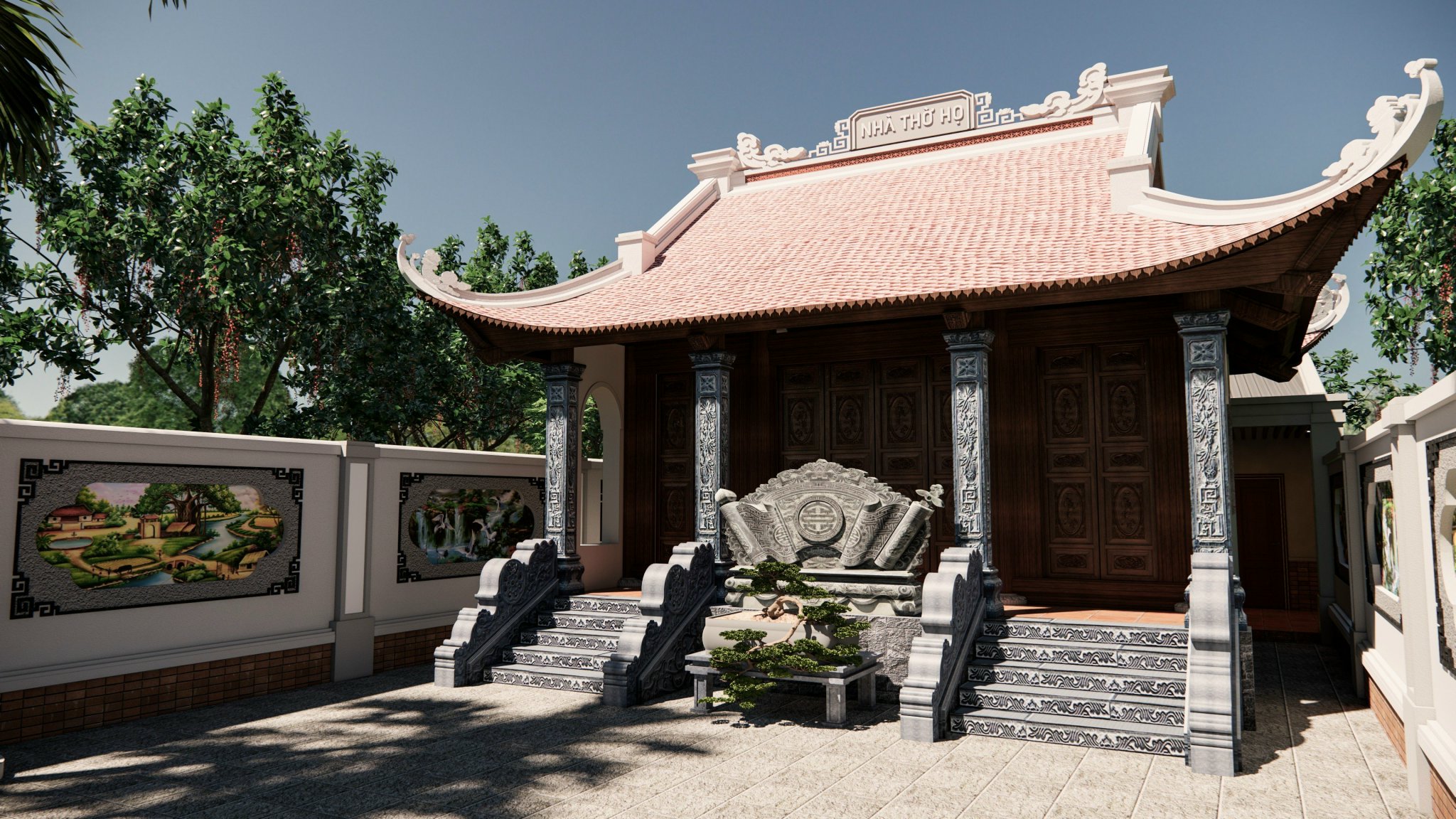

3.3. Nhà thờ
Nhà thờ được thiết kế 3 gian, 4 mái, kiến trúc mái đình thuần việt. Toàn bộ nhà thờ làm bằng gỗ Lim nhập khẩu, bao gồm hệ cột, vách làm bằng gỗ. Mái lợp ngói mũi hài. Bậc thềm, Bệ đá họa tiết Rồng thời Lý, Cột Hiên làm bằng đá xanh Thanh hóa. Nền chính điện lát gạch gốm Viglacera. Nền chính điện nâng cao hơn sân trước 90cm (5 bậc cấp cao 16cm/bậc).
3.4. Sân trước
Sân trước để trống tối đa, bố trí 2 hàng Cau 2 bên (mỗi bên 3 cây, tổng cộng 6 cây). Nền đổ Bê tông cốt thép dày 5cm, lát gạch Granite dày 3cm băm nhám mặt. Cao độ Sân trước cao hơn nền đường giao thông hiện hữu của khu phố 50cm (3 bậc tam cấp 16cm/bậc)
Diện tích sân trước .... m2.
3.5. Hàng rào
Hàng rào 2 bên bê tông cốt thép, cao 2.5m tính từ nền sân nhà thờ. Tường Sơn nước không bã bột. Khẩu độ cột trụ 3-4m.
3.6. Cổng trước
Cổng thiết kế mái ngói khung Bê tông cốt thép, Cánh cổng làm bằng gỗ tự nhiên. Từ đường giao thông đi vào qua 3 bậc tam cấp, hai bên có 2 bệ đặt 02 con Nghê đá xanh Thanh hóa. Phía trước Cổng chính trồng 02 bụi tre làng ngà.
3.7. Hệ thống An ninh cho Nhà thợ họ
Nhà thờ họ được giám sát bằng hệ thống Camera giám sát bao gồm : 02 Camera khu vực Bếp và khu soạn chuẩn bị; 04 Camera giám sát Nhà thờ chính; 02 Camera giám sát cổng chính vào ra và 02 Camera giám sát tường rào 2 bên.
Hệ thống Camera được kết nối vào mạng internet và có thể kiểm tra theo dõi bởi hội đồng gia tộc thông qua điện thoại thông minh.
